当前无人机侦测领域，雷达、光电、频谱分析是被广泛讨论的三大手段。然而在无线电侦测这一方向下，存在一个技术深度更高、误报率更低、却鲜有文章深入讲解的方向——无人机通信协议逆向分析。本文将系统梳理这一技术路线的原理、实现链路与工程要点。

01

为什么频谱分析不够用？

在无人机射频侦测领域，传统频谱分析的思路是：扫描2.4GHz/5.8GHz频段，检测到异常能量后判定为无人机信号。这一方法简单直观，但在工程实践中存在三个核心短板：

◆  高误报率：Wi-Fi路由器、蓝牙设备、遥控玩具均工作在相同频段，仅凭能量检测极易产生大量虚警

◆  无法识别身份：知道"有信号"，但无法知道"是哪台无人机"、"飞手在哪里"

◆  对抗性差：商业无人机普遍采用跳频（FHSS）、扩频（DSSS）等抗干扰手段，固定频率侦测极易漏报

协议逆向分析在频谱检测的基础上更进一步——它试图解码信号内容，从通信数据本身提取无人机的身份信息、位置信息乃至控制指令。这是从"发现目标"到"识别目标"的质的跨越。

▲ 频谱分析：可见信号能量，但无法区分设备身份与意图

02

协议逆向分析的技术路线

无人机逆向协议侦测的完整技术链可分为四个阶段：信号捕获 → 协议识别 → 数据解析 → 信息提取。以下逐一拆解。

▲ 无人机通信协议逆向分析完整技术链路示意

2.1 信号捕获——软件定义无线电（SDR）

逆向分析的第一步是原始信号的高质量采集。工程上通常采用软件定义无线电（SDR）接收机，典型设备如 HackRF One、USRP B205、RTL-SDR 等，其核心参数关注：

◆  带宽：需覆盖目标频段，DJI主力频段为2.4GHz（OcuSync 2.0）和5.8GHz（OcuSync 3.0）

◆  采样率：不低于目标信号带宽的两倍（Nyquist定理），OcuSync 2.0占用约10MHz带宽，需20Msps以上

◆  动态范围：优先选择12-16bit ADC，确保信噪比满足后续解调要求

💡 工程提示：在实际部署中，天线的选择往往比接收机本身更影响效果。针对2.4GHz/5.8GHz双频段侦测，推荐使用宽带对数周期天线（LPDA），增益8-12dBi，可显著扩大有效侦测距离。

2.2 协议识别——无人机"指纹"的形成

不同厂商的无人机通信协议在调制方式、帧结构、同步头上存在显著差异，这些特征构成了无人机的"无线电指纹"。主流协议的核心特征如下：

▲ 主流无人机通信协议关键特征对比

2.3 数据包解析——从比特流到语义信息

完成信号解调后，需要对原始比特流进行协议层面的解析。以DJI无人机为例，其通信数据包遵循私有格式，研究人员已对其进行了大量逆向工作，主要数据结构包括：

▲ DJI无人机通信数据包结构逆向解析示意图

◎ 包头（Header）

通常包含同步字节（Magic Bytes）、包长度、序列号、命令集（CmdSet）和命令ID（CmdID）。识别固定的Magic Bytes是区分DJI流量与普通Wi-Fi流量的第一道关卡。

◎ 负载（Payload）

根据CmdSet/CmdID的不同，负载携带不同语义的信息，典型字段包括：

◆  飞行状态：经纬度、高度、速度、飞行模式（悬停/航线/返航）

◆  遥控器信息：操控指令、档位、摇杆量值

◆  设备信息：序列号（SN）、固件版本、产品型号

◆  图传帧：视频流数据（DJI专有编码格式）

◎ 校验（CRC）

DJI协议采用自定义CRC多项式进行完整性校验，逆向研究中已确认多个版本使用的多项式参数。正确解析CRC是区分有效包与误码的关键。

💡 关键技术点：DJI私有协议中存在多层加密机制（部分版本的负载字段经过XOR混淆），逆向工作需结合固件提取与流量抓包双向验证，仅靠空中抓包难以完整还原加密字段内容。

03

Remote ID：主动广播的身份证

2020年以来，全球主要民航监管机构相继要求无人机支持Remote ID（远程识别）功能，这为协议侦测提供了一个重要的合规切入点。

Remote ID的技术实现

根据FAA（美国联邦航空局）和我国民航局的相关标准，Remote ID要求无人机以1Hz频率主动广播包含以下信息的数据包：

1.  无人机序列号（Session ID或制造商SN）

2.  实时GPS位置（经度、纬度、气压高度、几何高度）

3.  飞行速度与方向

4.  起飞点坐标（Takeoff Location）

5.  操控者位置（Ground Control Station位置）

6.  时间戳

传输方式分为两类：

◆  Wi-Fi Beacon广播（802.11）：将Remote ID信息嵌入Wi-Fi管理帧的Vendor Specific IE字段，任何配备Wi-Fi网卡的设备均可接收

◆  蓝牙5.0 Long Range广播：使用BLE广播信道（37/38/39），最大广播距离300米以上

04

TDOA/AOA：让信号"说出"位置

识别出无人机的身份后，另一个核心需求是定位——不仅要知道飞手在哪里，更要知道无人机的精确空间位置。协议侦测体系中，通常结合到达时间差（TDOA）或到达角度（AOA）算法实现被动定位。

4.1 TDOA多站定位

TDOA（Time Difference of Arrival）是无源定位领域的经典算法。其原理是：

1.  部署3个以上接收站，各站时钟通过GPS或NTP精确同步（同步精度需优于100ns）

2.  无人机发射的每个数据包被各站以略有差异的时刻接收，时间差取决于无人机到各站的距离差

3.  每对接收站的时差确定一条双曲线，多条双曲线的交点即为无人机位置

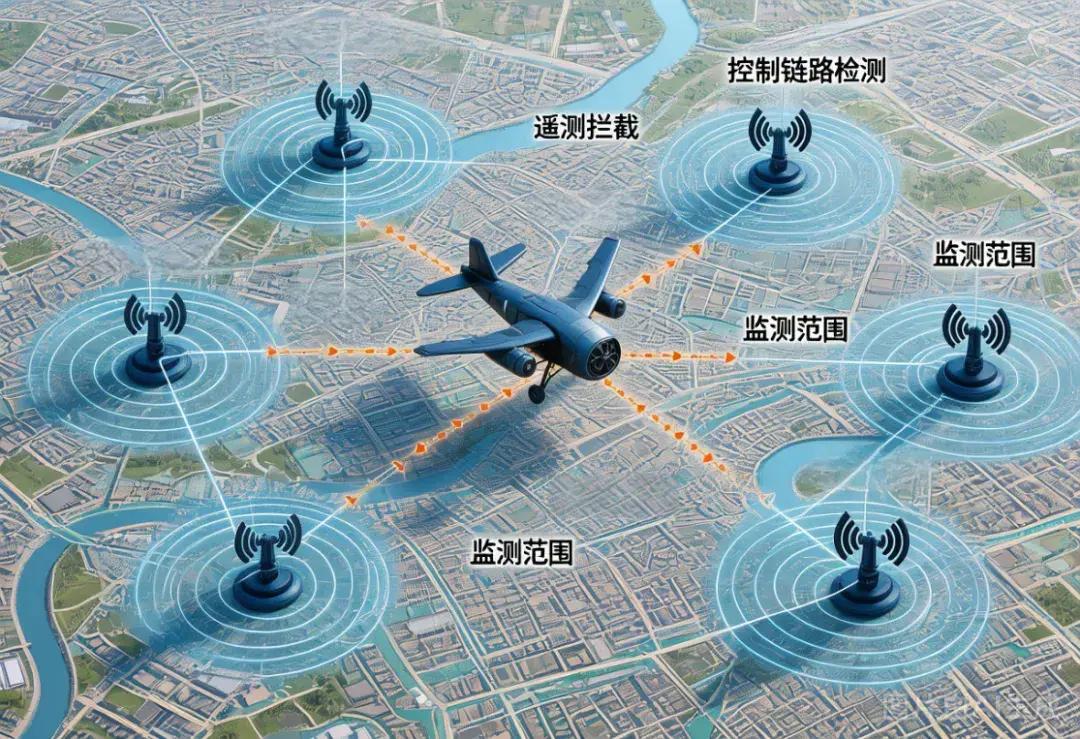

▲ 多站TDOA被动定位网络部署示意图——无人机信号三角定位原理

TDOA的定位精度直接依赖时钟同步精度和站间基线长度。在500米基线、100ns同步精度条件下，2km范围内的定位误差可控制在10-30米以内，满足大多数执法场景需求。

4.2 AOA单站测向

在无法部署多站的场景下（如移动执法车辆），AOA（Angle of Arrival）测向是更实用的选择。通过配备相位阵列天线或旋转定向天线，单台设备即可实现对无人机信号方向的估计，配合飞行高度信息（来自Remote ID）可进一步推算距离。

💡 实战提示：对于大疆无人机，飞控上报的飞行高度字段（通常为气压高度，精度±1米）可有效辅助AOA单站定位，将纯方位角估计转化为空间位置估计。

05

对协议混淆与加密的挑战

协议逆向面临的最大对抗是厂商的私有化与加密化措施。以DJI为例，不同代际产品的协议加密程度差异显著：

◆  早期Phantom系列：通信基于标准Wi-Fi，仅有简单的应用层协议，逆向相对容易

◆  Mavic Pro（OcuSync 1.0）：引入自定义帧格式，部分字段XOR加密

◆  Mini 3/Air 3（OcuSync 3.0）：采用更复杂的对称加密机制，且密钥与设备绑定，大幅增加逆向难度

◆  DJI Fly Safe系统：在协议层加入地理围栏数据，进一步复杂化数据结构

面对加密挑战，当前可行的技术路径包括：

1.  固件提取与静态分析：通过拆机获取飞控固件，使用Binwalk、IDA Pro等工具进行逆向，提取加密密钥或算法实现

2.  中间人分析：在飞机与App之间插入流量代理，分析应用层明文数据与射频信号的对应关系

3.  特征指纹库：即便无法解密内容，仍可通过帧结构、帧间隔、功率特征等元数据建立设备指纹，实现识别而无需解密

💡 研究参考：开源项目 "dji-firmware-tools" 和 "dji-log-parser" 积累了大量DJI协议逆向成果，是工程实践的重要参考基础。值得注意的是，相关研究必须在合规框架内进行，未经授权的加密通信解密在多国法律框架下存在合规风险。

06

工程落地的关键考量

将上述技术方案落地为实用的侦测系统，还需面对以下工程挑战：

6.1 实时性与计算资源

协议解析涉及大量信号处理运算（FFT、相关运算、Viterbi译码等），对计算资源要求较高。在边缘节点上，通常采用FPGA+ARM异构架构：FPGA负责物理层处理（采样、降混、解调），ARM负责协议层解析与信息提取，可实现毫秒级的端到端延迟。

6.2 多协议兼容

实际侦测环境中面对的不仅是大疆无人机，还包括自制穿越机（使用ExpressLRS、Crossfire等协议）、农业植保机、固定翼侦察机等多类目标。系统设计需预留协议插件化扩展接口，避免为适配新协议而重构底层。

6.3 干扰环境下的鲁棒性

港口、厂区、城市复杂电磁环境中存在大量同频干扰。工程上需在信号捕获阶段引入干扰抑制措施，包括：空域滤波（定向天线减小干扰接收角）、时域滤波（利用协议帧同步特征区分信号）、频域滤波（针对已知干扰频点的陷波处理）。

结语

无人机逆向协议侦测代表了无人机管控技术从"感知"到"认知"的进化方向。相较于单纯的频谱检测，协议层分析能够提供设备身份、飞行状态、操控者位置等结构化情报，极大提升执法与处置的精准性和合法性依据。

当然，这一方向的工程实现门槛相对较高，且面临持续的技术对抗压力。随着Remote ID标准的强制推行，合规设备的识别成本将大幅下降；而对于刻意规避监管的非合规目标，逆向分析的重要性则将进一步凸显。
